Post Tension Round Flat Anchor Multi Holes Multi-Specification Large Quantity Supply

Nachspannung Rund Flat Anker Mehrfachlöcher Mehrfachspezifikation Großmengenlieferung

Produkte - Anker-Zusätze
  • Hervorheben

    Anker mit mehreren Löchern aus zartem Eisen

    ,

    Nach Spannung rundes Flachanker

  • PC Strang
    1-15holes
  • Transportpaket
    Holzkiste
  • Zertifizierung
    CE; ISO
  • Dienstleistungen nach dem Verkauf
    Spurhaltung von Anleitung u. von Service
  • Gewährleistung
    Ein Jahr
  • Material
    mit einem Gehalt an Stahl von mehr als 85 GHT
  • Herkunftsort
    KN-Nummer
  • Markenname
    ZHONGTUO
  • Zertifizierung
    CE, ISO and SGS
  • Preis
    negotiable
  • Lieferzeit
    1-2 Wochen
  • Zahlungsbedingungen
    L/C, D/A, D/P, T/T, Western Union, MoneyGram

Nachspannung Rund Flat Anker Mehrfachlöcher Mehrfachspezifikation Großmengenlieferung

  • Post Tension Round Flat Anchor Multi Holes Multi-Specification Large Quantity Supply
Preis erhalten Kontakt
Was ist Verankerung?



Verankerungist ein permanenter Verankerungsmechanismus, der in Vorspannbeton verwendet wird und bei der Anwendung der Schrumpfkraft, die durch die vorspannten Sehnen erzeugt wird, auf die Struktur entscheidend ist.Das Verankerungsinstrument in nachgezogenen Strukturen oder Bauteilen kann die Tragfähigkeit der Brücke verbessern, verlängert die Spannweite und senkt das Gewicht, indem die Spannung der vorgepressten Sehnen aufrechterhalten und auf das Innere des Betons übertragen wird.

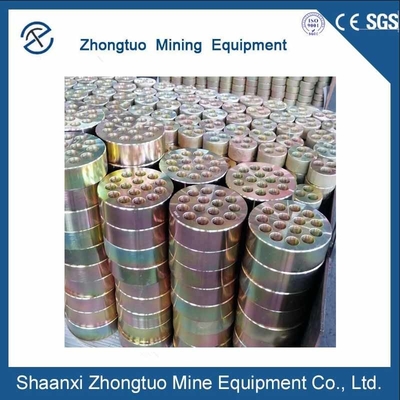

Nachspannung Rund Flat Anker Mehrfachlöcher Mehrfachspezifikation Großmengenlieferung 0



Spezifikation des runden Flachankers nach Spannung des Strangs





Technische Daten von YJM13 Anchorage
Spezifikation Ankerkopf Lagerplatte Kanal Spiralverstärkung Stessing Jack
ΦA B Quadrat Runde ΦE (ID) ΦF H ΦG N
C*D ΦC*D
YJM13-1 38 40 80 × 10 - 35 80 30 6 3 QYC270
YJM13-2 76 42 115 × 80 120 × 80 45 120 40 8 3 YDC1100
YJM13-3 83 42 120 × 80 130 × 80 50 120 40 10 3 YDC1100
YJM13-4 87 42 130 × 87 135 × 85 50 135 50 10 3 YDC1100
YJM13-5 97 42 140 × 92 140 × 100 55 140 50 10 4 YDC1100
YJM13-6 107 45 150 × 97 150 × 125 60 160 50 12 4 YDC1100
YJM13-7 107 45 150 × 97 150 × 125 60 160 50 12 4 YDC1100
YJM13-8 117 45 165 × 115 165 × 135 60 170 50 12 4 YDC1500
YJM13-9 127 48 175 × 125 175 × 140 70 180 50 12 4 YDC1500
YJM13-10 136 48 180 × 130 180 × 150 80 200 50 14 4 YDC2500
YJM13-11 138 50 180 × 130 180 × 150 80 200 50 14 4 YDC2500
YJM13-12 143 50 190 × 140 190 × 150 80 210 50 14 5 YDC2500
YJM13-13 147 53 190 × 140 190 × 150 80 210 50 14 5 YDC2500
YJM13-14 153 53 195 × 150 200 × 160 80 220 50 14 5 YDC2500
YJM13-15 157 55 195 × 150 200 × 160 90 220 50 14 5 YDC2500
YJM13-16 167 55 210 × 160 210 × 185 90 240 60 16 6 YDC2500
YJM13-17 172 58 220 × 175 235 × 185 90 240 60 16 6 YDC3500
YJM13-18 176 58 235 × 175 235 × 185 90 260 60 16 6 YDC3500
YJM13-19 176 58 235 × 175 235 × 185 90 260 60 16 6 YDC3500
YJM13-20 196 60 270×185 260 × 200 90 270 60 16 6 YDC3500
YJM13-21 196 63 270×185 260 × 200 90 270 60 16 6 YDC3500
YJM13-22 196 65 270×185 260 × 200 90 270 60 18 6 YDC3500
YJM13-23 206 65 295 × 245 275×260 100 280 60 18 6 YDC4000
YJM13-24 206 68 295 × 245 275×260 100 280 60 18 6 YDC4000
YJM13-25 216 68 300 × 260 275×290 100 290 60 18 6 YDC4000
Technische Daten von YJM15 Anchorage
Spezifikation Ankerkopf Lagerplatte Kanal Spiralverstärkung Jack mit dem Stress
ΦA B Quadrat Runde ΦE
(ID)		 ΦF H ΦG N
C × D ΦC×D
YJM15-1 43 46 80 × 12 80 × 20 35 80 30 8 4 QYC270
YJM15-2 83 48 130 × 85 135 × 80 50 120 40 10 4 YDC6500
YJM15-3 87 48 130 × 87 135 × 85 50 120 40 10 4 YDC650
YJM15-4 97 48 140 × 92 140 × 100 50 140 50 10 4 YDC1100
YJM15-5 107 48 150 × 97 150 × 120 55 150 50 10 4 YDC1100
Die Ausrüstung ist in Form von 122 50 165 × 115 165 × 135 70 170 50 12 4 YDC1500
YJM15-7 122 50 175 × 125 175 × 135 70 170 50 12 4 YDC1500
YJM15-8 137 53 180 × 130 180 × 150 80 190 50 12 4 YDC2500
YJM15-9 147 53 190 × 140 190 × 150 80 200 50 12 4 YDC2500
YJM15-10 157 53 195 × 150 210 × 160 90 210 60 14 4 YDC2500
YJM15-11 157 55 210 × 160 210 × 160 90 210 60 14 4 YDC2500
YJM15-12 167 55 210 × 160 210 × 185 90 230 60 14 4 YDC2500
YJM15-13 177 55 220 × 175 210 × 185 90 230 60 14 4 YDC3500
Die Kommission wird die folgenden Maßnahmen treffen: 177 58 225 × 175 235 × 185 90 240 60 14 4 YDC3500
YJM15-15 187 60 235 × 175 235 × 185 90 260 60 16 5 YDC3500
YJM15-16 187 60 240 × 175 235 × 185 90 260 60 16 5 YDC3500
YJM15-17 197 63 250×185 265 × 200 100 280 60 16 5 YDC4000
Die Angabe der Größenordnung: 197 63 270×185 265 × 200 100 280 60 16 5 YDC4000
YJM15-19 197 63 270×185 265 × 200 100 280 60 16 5 YDC4000
YJM15-20 217 68 295 × 245 285 × 260 120 290 60 16 5 YDC5000
Die Angabe des Zulassungsdatums ist in Anhang I zu finden. 217 70 295 × 245 285 × 260 120 290 60 16 5 YDC5000
YJM15-22 217 70 295 × 245 285 × 260 120 290 60 18 5 YDC5000
Die Daten werden in der Tabelle 1 aufgeführt. 237 73 310 × 260 320 × 260 120 320 60 18 5 YDC5000
YJM15 bis 24 237 75 310 × 260 320 × 260 120 320 60 18 5 YDC5000
Die Kommission wird die folgenden Maßnahmen ergreifen: 237 78 310 × 300 320 × 300 120 330 70 18 5 YDC6500



Anwendung der Brückenankerung



Straßenbrücken, Eisenbahnbrücken, städtische Kreuzungen, städtische Leichtbahnen, Hochhäuser, Wasser- und Wasserkraftanlagen, Hafenterminals, Verankerungen zum Schutz von Felsmassen,Verstärkung der Fundamente, Tunnel-Minendach, Ankerdach, Vorspannungsnetz, U-Bahn, große Gebäude, Hallen, Lagerwerkstätten, Turmgebäude, Schwerlast, Schiebefilm-Intermittierungsantrieb, Brücken- und Tunnel-Aufhängung,Großcontainer und Schiffe, Schläfer, Brückenstützersatz.



Klassifizierung der Brückenankerung



1. Spannungs-Endanker: Ein Spannungsanker, der am Ende eines Stranges eingesetzt wird, auch als vorspannter Anker (runder Anker, flacher Anker) bezeichnet.
(1) Rundes Verankern: bietet eine gute Verankerung und Selbstverankerung.
Der runde Anker hat einen guten Markt und ist wegwerfbar, und die allgemeine Spannung verwendet einen hohlen Jack.
2) Flachanker: Flachanker werden hauptsächlich für die seitliche Vorspannung auf Brückendecks verwendet.
Hohle Platten und niedrig aufgestellte Boxträger sorgen für eine homogene und angemessene Spannungsverteilung und verbessern so die Struktur weiter.
2: Festverankerung: An dem gegenüberliegenden Ende des Strangdrahtes installiert, typischerweise in Beton vergraben und ohne Zugverankerung (P-Verankerung).P-Typ-Anker werden manchmal als Pressenanker bezeichnet.





Nachspannung Rund Flat Anker Mehrfachlöcher Mehrfachspezifikation Großmengenlieferung 1



Allgemeine Ankerbau- und Installationsverfahren



Die allgemeine Verankerungs- und Installationsmethode besteht darin, eine kleine Menge Sprengstoff auf den Boden des Lochs zu legen.Ausdehnung in eine kugelförmige Form nach mehrfacher Verankerungskonstruktion und -installation, und schließlich die Sprengstoffe in die Verankerungskonstruktion und -installation einführen.Diese Methode hat folgende Vorteile:: gute Verankerungskonstruktion und -installation, hohe Arbeitseffizienz, schnelle Fortschritte und geringer Sprengstoffverbrauch.Dieser Ansatz wird üblicherweise verwendet, um kurze Pfahlverankerungen für flache Fundamente zu erstellen und zu installieren.



Tipps für Ankerungen


1Die Anker sollten sorgfältig aufbewahrt werden, ohne dass Rost, Wasser oder sonstige Gegenstände verwendet werden.
2. Vor dem Gebrauch des Werkzeugklemms wird die Außenfläche und die Innenfläche des Spitzenloches der Verankerungsplatte geschmiert und regelmäßig Schmutz von der Klemmfläche entfernt.
3Bei der Anspannung sind Sicherheitsvorkehrungen zu treffen, und niemand darf hinter der Spannungsanlage stehen.
4Das Verankerungssystem muss gemeinsam verwendet werden und darf nicht mit anderen Systemen kombiniert werden.
