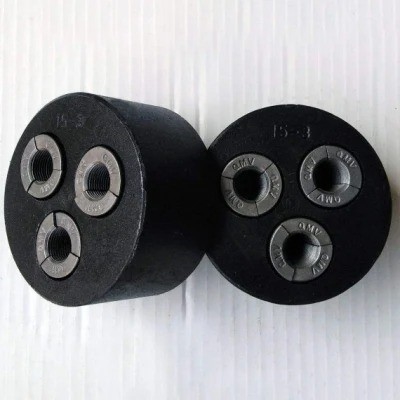

Anchorage ringsum Nach-Spannanker-Kopf 4Holes
Beschreibung des Anchorages
Anchorage ist ein dauerhaftes Verankerungsgerät, das in vorgespanntem Beton benutzt wird und ist ein wichtiger Teil des Aufwendens der Schrumpfungskraft, die durch die vorgespannten Sehnen am Bau erzeugt wird. In nach-gespannten Strukturen oder in Komponenten zwecks die Spannung der vorgespannten Sehnen beizubehalten und sie dem Innere des Betons überzumitteln, kann das Verankerungswerkzeug die Tragfähigkeit der Brücke verbessern, die Spanne der Brücke zu erhöhen und verringert das Gewicht der Brücke.
TURNHALLE System ist, Druckendanker, örtlich festgelegtem Endenanker, Ankerkoppler und aus gewölbtem Rohr zu bestehen.
Es kann in GYM13, GYM15, Reihe GYM18 unterteilt werden von runden Ankern und GBM13, Reihe GBM15 von flachen Ankern, haben wir auch hochfesten Stahldraht GYM5, Anker der Reihe GYM7.
Technischer Parameter der Strang-Posten-Spannung ringsum flachen Anker
Technische Daten des Anchorages YJM13 | ||||||||||
Spezifikation | Anker-Kopf | Grundplatte | Rohr | Gewundene Verstärkung | Stessing Jack | |||||
ΦA | B | Quadrat | Runde | ΦE (IDENTIFIKATION) | ΦF | H | ΦG | N | ||
C*D | ΦC*D | |||||||||
YJM13-1 | 38 | 40 | 80×10 | - | 35 | 80 | 30 | 6 | 3 | QYC270 |
YJM13-2 | 76 | 42 | 115×80 | 120×80 | 45 | 120 | 40 | 8 | 3 | YDC1100 |
YJM13-3 | 83 | 42 | 120×80 | 130×80 | 50 | 120 | 40 | 10 | 3 | YDC1100 |
YJM13-4 | 87 | 42 | 130×87 | 135×85 | 50 | 135 | 50 | 10 | 3 | YDC1100 |
YJM13-5 | 97 | 42 | 140×92 | 140×100 | 55 | 140 | 50 | 10 | 4 | YDC1100 |
YJM13-6 | 107 | 45 | 150×97 | 150×125 | 60 | 160 | 50 | 12 | 4 | YDC1100 |
YJM13-7 | 107 | 45 | 150×97 | 150×125 | 60 | 160 | 50 | 12 | 4 | YDC1100 |
YJM13-8 | 117 | 45 | 165×115 | 165×135 | 60 | 170 | 50 | 12 | 4 | YDC1500 |
YJM13-9 | 127 | 48 | 175×125 | 175×140 | 70 | 180 | 50 | 12 | 4 | YDC1500 |
YJM13-10 | 136 | 48 | 180×130 | 180×150 | 80 | 200 | 50 | 14 | 4 | YDC2500 |
YJM13-11 | 138 | 50 | 180×130 | 180×150 | 80 | 200 | 50 | 14 | 4 | YDC2500 |
YJM13-12 | 143 | 50 | 190×140 | 190×150 | 80 | 210 | 50 | 14 | 5 | YDC2500 |
YJM13-13 | 147 | 53 | 190×140 | 190×150 | 80 | 210 | 50 | 14 | 5 | YDC2500 |
YJM13-14 | 153 | 53 | 195×150 | 200×160 | 80 | 220 | 50 | 14 | 5 | YDC2500 |
YJM13-15 | 157 | 55 | 195×150 | 200×160 | 90 | 220 | 50 | 14 | 5 | YDC2500 |
YJM13-16 | 167 | 55 | 210×160 | 210×185 | 90 | 240 | 60 | 16 | 6 | YDC2500 |
YJM13-17 | 172 | 58 | 220×175 | 235×185 | 90 | 240 | 60 | 16 | 6 | YDC3500 |
YJM13-18 | 176 | 58 | 235×175 | 235×185 | 90 | 260 | 60 | 16 | 6 | YDC3500 |
YJM13-19 | 176 | 58 | 235×175 | 235×185 | 90 | 260 | 60 | 16 | 6 | YDC3500 |
YJM13-20 | 196 | 60 | 270×185 | 260×200 | 90 | 270 | 60 | 16 | 6 | YDC3500 |
YJM13-21 | 196 | 63 | 270×185 | 260×200 | 90 | 270 | 60 | 16 | 6 | YDC3500 |
YJM13-22 | 196 | 65 | 270×185 | 260×200 | 90 | 270 | 60 | 18 | 6 | YDC3500 |
YJM13-23 | 206 | 65 | 295×245 | 275×260 | 100 | 280 | 60 | 18 | 6 | YDC4000 |
YJM13-24 | 206 | 68 | 295×245 | 275×260 | 100 | 280 | 60 | 18 | 6 | YDC4000 |
YJM13-25 | 216 | 68 | 300×260 | 275×290 | 100 | 290 | 60 | 18 | 6 | YDC4000 |
Technische Daten des Anchorages YJM15 | ||||||||||
Spezifikation | Anker-Kopf | Grundplatte | Rohr | Gewundene Verstärkung | Betonung von Jack | |||||
ΦA | B | Quadrat | Runde | ΦE (Identifikation) |
ΦF | H | ΦG | N | ||
C×D | ΦC×D | |||||||||
YJM15-1 | 43 | 46 | 80×12 | 80×20 | 35 | 80 | 30 | 8 | 4 | QYC270 |
YJM15-2 | 83 | 48 | 130×85 | 135×80 | 50 | 120 | 40 | 10 | 4 | YDC6500 |
YJM15-3 | 87 | 48 | 130×87 | 135×85 | 50 | 120 | 40 | 10 | 4 | YDC650 |
YJM15-4 | 97 | 48 | 140×92 | 140×100 | 50 | 140 | 50 | 10 | 4 | YDC1100 |
YJM15-5 | 107 | 48 | 150×97 | 150×120 | 55 | 150 | 50 | 10 | 4 | YDC1100 |
YJM15-6 | 122 | 50 | 165×115 | 165×135 | 70 | 170 | 50 | 12 | 4 | YDC1500 |
YJM15-7 | 122 | 50 | 175×125 | 175×135 | 70 | 170 | 50 | 12 | 4 | YDC1500 |
YJM15-8 | 137 | 53 | 180×130 | 180×150 | 80 | 190 | 50 | 12 | 4 | YDC2500 |
YJM15-9 | 147 | 53 | 190×140 | 190×150 | 80 | 200 | 50 | 12 | 4 | YDC2500 |
YJM15-10 | 157 | 53 | 195×150 | 210×160 | 90 | 210 | 60 | 14 | 4 | YDC2500 |
YJM15-11 | 157 | 55 | 210×160 | 210×160 | 90 | 210 | 60 | 14 | 4 | YDC2500 |
YJM15-12 | 167 | 55 | 210×160 | 210×185 | 90 | 230 | 60 | 14 | 4 | YDC2500 |
YJM15-13 | 177 | 55 | 220×175 | 210×185 | 90 | 230 | 60 | 14 | 4 | YDC3500 |
YJM15-14 | 177 | 58 | 225×175 | 235×185 | 90 | 240 | 60 | 14 | 4 | YDC3500 |
YJM15-15 | 187 | 60 | 235×175 | 235×185 | 90 | 260 | 60 | 16 | 5 | YDC3500 |
YJM15-16 | 187 | 60 | 240×175 | 235×185 | 90 | 260 | 60 | 16 | 5 | YDC3500 |
YJM15-17 | 197 | 63 | 250×185 | 265×200 | 100 | 280 | 60 | 16 | 5 | YDC4000 |
YJM15-18 | 197 | 63 | 270×185 | 265×200 | 100 | 280 | 60 | 16 | 5 | YDC4000 |
YJM15-19 | 197 | 63 | 270×185 | 265×200 | 100 | 280 | 60 | 16 | 5 | YDC4000 |
YJM15-20 | 217 | 68 | 295×245 | 285×260 | 120 | 290 | 60 | 16 | 5 | YDC5000 |
YJM15-21 | 217 | 70 | 295×245 | 285×260 | 120 | 290 | 60 | 16 | 5 | YDC5000 |
YJM15-22 | 217 | 70 | 295×245 | 285×260 | 120 | 290 | 60 | 18 | 5 | YDC5000 |
YJM15-23 | 237 | 73 | 310×260 | 320×260 | 120 | 320 | 60 | 18 | 5 | YDC5000 |
YJM15-24 | 237 | 75 | 310×260 | 320×260 | 120 | 320 | 60 | 18 | 5 | YDC5000 |
YJM15-25 | 237 | 78 | 310×300 | 320×300 | 120 | 330 | 70 | 18 | 5 | YDC6500 |
Hauptklassifikation des Brücken-Anchorages
Allgemeine Anchoragebau- und -installationsmethode
Die allgemeine Anchoragebau- und -installationsmethode sind, eine geringe Anzahl Sprengstoffe an der Unterseite des Lochs, es in eine kugelförmige Form zu setzen nach einigem Anchoragebau und Installationen zu erweitern und setzten schließlich die Sprengstoffe in den Anchoragebau und -installation. Verglichen mit der Lochanchoragebau- und -installationsmethode, hat diese Methode die Vorteile des guten Anchoragebau- und -installationseffektes, der hohen Arbeits-Leistungsfähigkeit, des schnellen Fortschritts und des niedrigen Verbrauchs der Sprengstoffe. Diese Methode ist im Bau und in der Installation von kurzen Stapelankern für Flachgründungen häufig benutzt.
Warme Spitzen
1. Die Anker sollten richtig gehalten werden, und es sollte anderes gebräuchliches Diverses geben keinen Rost, Wasser, und.
2. wenden Sie Schmiermittel auf der Außenseite des Werkzeugclips und der Innenseite des Verjüngungslochs der Ankerplatte vor Gebrauch, an und entfernen Sie häufig den Rückstand auf der Oberfläche des Clips.
3. sollten Sicherheitsmaßnahmen während des Spannens genommen werden, und niemand kann nach der Spannsteckfassung stehen.
4. Das Ankersystem sollte zusammen benutzt werden und kann nicht mit anderen Systemen gemischt werden.
