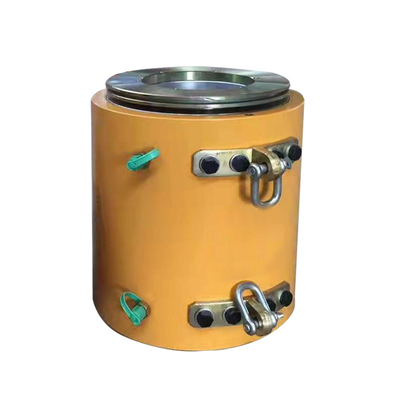

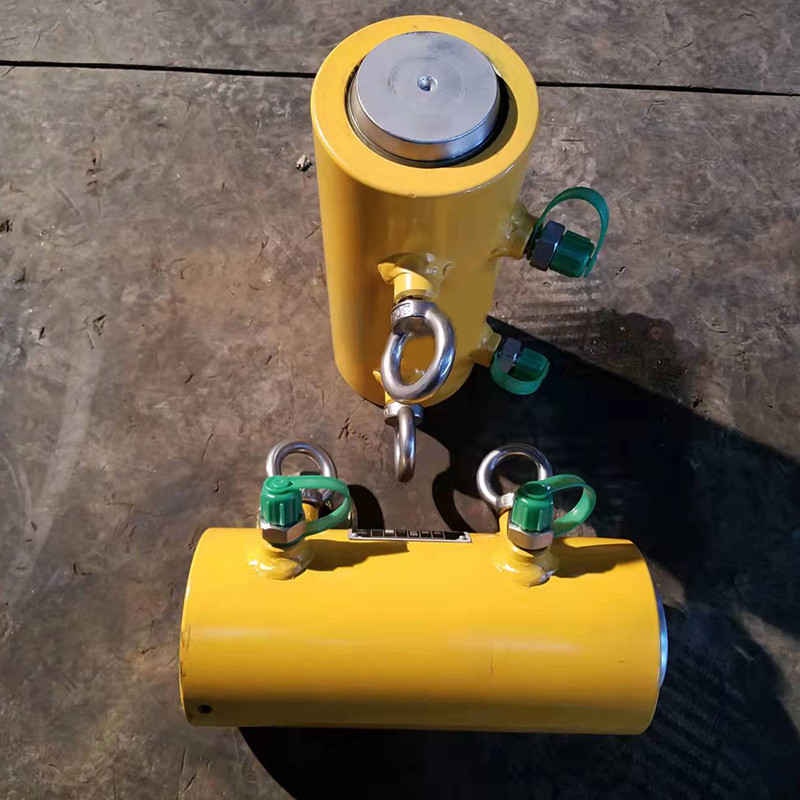

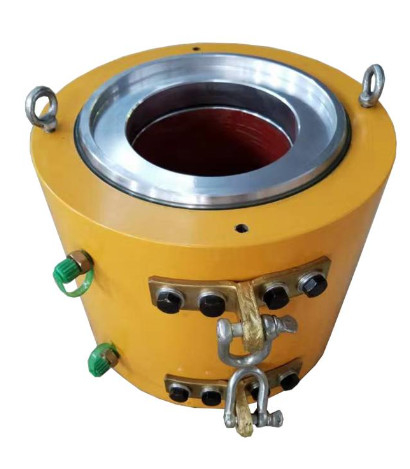

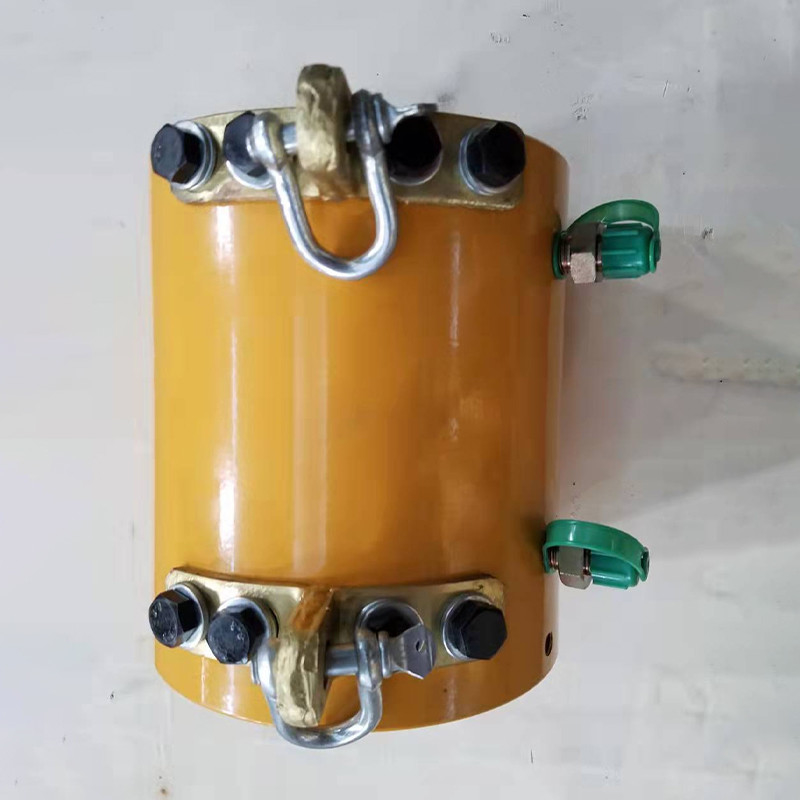

Kundenspezifische Brückenbau-Maschinen-vorgespannte Posten-Spannung hydraulischer Betonungsjack

Eigenschaften der hydraulischen Kern-Höhle Jack

1. YDC schreibt die Betonung der Steckfassung ist eine universelle vorgespannte Durchherzsteckfassung, die für Spannoperationen von verschiedenen Stahlstranganchorage benutzt wird. Weitverbreitet, wenn große Gebäude, Strukturen, vorgespannte Betonbrücken, der Felsen, der verankern, das Wasserbauwerk nach-gespannt werden, die verankernde Grundlage und andere Großprojekte.
2. Die Hauptteile der Steckfassung werden vom hochfesten Stahl gemacht, der die Eigenschaften der Kompaktbauweise, des Leichtgewichtlers, des Bändchens, der kurzen axialen Länge und der kurzen reservierten Spannungslänge des Stahlstranges hat, die Stahlstrangmaterial sparen kann. Und das Hochziehen ist flexibel, dauerhaft, einfach zu benützen, und einfach instandzuhalten.
3. ist YDC-Art Steckfassung eine Art Zufuhr-durch Steckfassung, die eine vielseitige vorgespannte Spannausrüstung ist. Zu benützen ist einfach, hauptsächlich verwendet für das spannende Einzelloch und kann für die lange und kurze Vorbelastung auch verwendet werden. Spannen und Fehlersuche und passend für hochfeste Stahladerbündel und Stränge von verschiedenen Spezifikationen.

Installation der Nach-Spannung Jack und des Anchorages

1. Der Stahlstrang wird in die reservierte Galerie der Struktur verlegt, und die herausgestellte Länge des Stahlstranges am Spannende wird angefordert, 200-250mm zu sein, die der Steckfassung länger als die Nutzlänge sind. Der Stahlstrang muss mit einem dünnen Tellerschleifer ohne lose Bandenden oder „raue Enden“ geschnitten werden, um schwierige Perforierung zu vermeiden.

2. Umfassen Sie das Ende des Stahladerbündels der Arbeitsankerplatte, drücken Sie es zur Grundplatte des Ankers, und richten Sie es mit dem Zapfen aus.

3. Installation von Arbeitsankerclipn: vor der Installierung von Clipn, benutzen Sie Stahlringe, um jedes Paar Clip zusammen, dann festzuklemmen sie in das Verjüngungsloch der Ankerplatte entlang dem Stahlstrang zu drücken, und sie dann zu drücken, bis sie nicht umziehen.

4. Installation der Grenzplatte: die Grenzplatte ist entsprechend der Arbeitsankerplatte entworfen und zusammenpaßte mit dem Loch der Ankerplatte.

5. Installation der Steckfassung: zuerst binden Sie das Ende des Stahlstrangbündels mit einem Drahtstift, dann heben Sie die Steckfassung und sie auf den Stahlstrang zu setzen, an und setzen Sie die Stützeröffnung der vorderen Abdeckung der Steckfassung auf die Außenseite der Grenzplatte. Diesmal kann die Steckfassung koaxial ausgerichtet sein.

6. Installieren Sie den Werkzeuganker auf die Stützlippe am Ende des Kolbens.

Hintergrund-Technik der Nach-Spannung Jack und des Anchorages
Technik vorzuspannen ist, vor-Spanndruck an den Stahlstangen im Spannungsmodul vor den Bauteilen der Technik anzuwenden werden unterworfen externen Lasten, um die Steifheit der Komponenten zu verbessern, den Auftritt von Sprüngen zu verzögern und erhöhen die Haltbarkeit der Komponenten. Im Allgemeinen wird eine durch-artige trockene Steckfassung für Spannbau der vorgespannten Sehne benutzt. Es gibt eine durch-artige trockene Steckfassung wie in Abbildung 1 gezeigt, die einen zylinderförmigen Ölzylinder 105 und einen Kolben 103, der in den Ölzylinder 105 installiert ist miteinschließt. Der Kolben 103 ein Durchmitteärmel 104 wird eingefügt, und der Durchmitteärmel 104 ist in den Ölzylinder 105 durch die hintere versiegelnde Platte 102 installiert. Der Ölzylinder 105 wird am äußeren Ende der hinteren versiegelnden Platte 102 errichtet und wird mit einer hinteren Seitenverkleidung versehen 101, die mit dem Durchmitteärmel 104 quetschverbunden wird. Der Ölzylinder die Vorderseite von 105 wird mit einer vorderen versiegelnden Platte 106 gepasst. Weil Zufuhr-durch Ärmel im Ölzylinder durch die hintere versiegelnde Platte und die hintere Seitenverkleidung installiert und geregelt wird, Zufuhr-durch Steckfassung ist groß an Größe und im Gewicht schwer. Der maximale Arbeitsöldruck ist über 50MPa, und die Arbeitslast (Tonne) und Verhältnis des Körpergewichts (Kilogramm) ist 1:0.7~1.5, d.h. ist das Gewicht von Zufuhr-durch trockene Steckfassung mit einer Arbeitslast von 100 Tonnen 70Kg~150Kg; sich zu bewegen ist schwierig, während der Spannbauoperation der vorgespannten Sehne, ist die Bau-Leistungsfähigkeit niedrig, und die Betreiberarbeitsintensität ist hoch.
