CER Roheisen ringsum vorgespanntes Anchorage-System greift Keil-Anker-Kopf-Stahl

CER bescheinigte Roheisen ringsum vorgespanntes Anchorage-System für Griffe zwängt Anker-Kopf-Stahl im konkreten Kabel-Anker

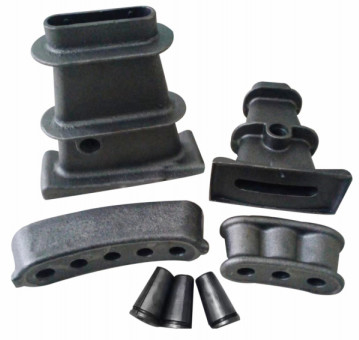

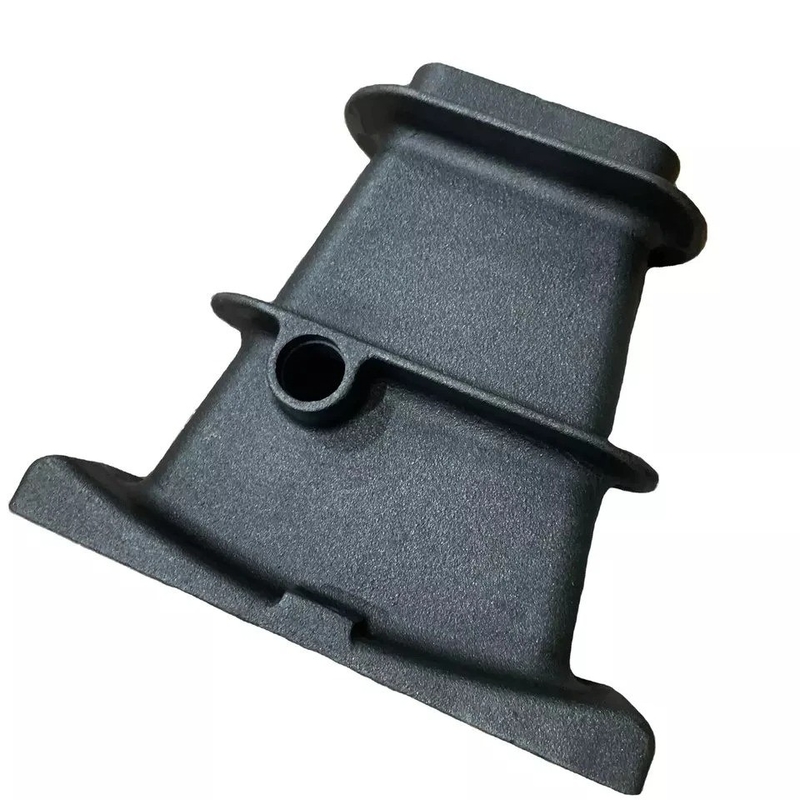

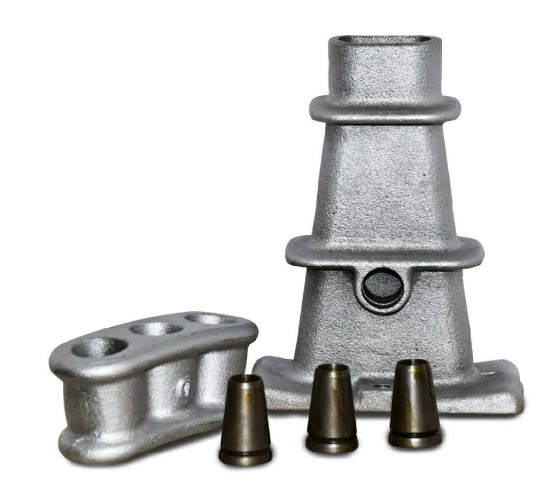

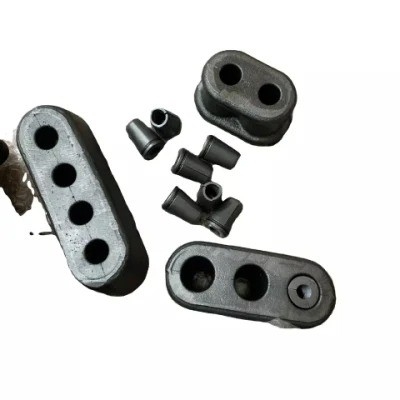

Produkt-Beschreibung des flachen Ankers

Das Verankerungssystem des integrierten Ankers des KugelgraphitRoheisens ist für die unbonded PC-Stränge bestimmt, die auf der Anwendung des PC-Stranganchorages in neue 20 Jahre in China basieren. Seine Eigenschaft ist, dass das Anchorage am Spannungsende den Kugelgraphit annimmt, um den Grundplatte- und Ankerkopf zu integrieren. Sie hat eine Kompaktbauweise und eine zuverlässige Verankerung, erfüllt seine Leistung die nationalen Bedingungen von GB/t14370-2000, und sie ist auch auf die Stränge des PC 2000MPa anwendbar. Darüber hinaus ist der größte Vorteil des Verankerungssystems, dass das in voller Länge des PC-Stranges völlig versiegelt werden kann.

Technische Parameter des flachen Ankers

Flacher Block des Ankers S2 und des Keils für 15.2mm (0.6") PC Strang.
Flacher Block des Ankers S3 und des Keils für 12.7mm (0.5") PC Strang.
Flacher Block des Ankers S4 und des Keils für 15.2mm (0.6") PC Strang.
Flacher Block des Ankers S5 und des Keils für 12.7mm (0.5") PC Strang.
Flacher Block des Ankers S5 und des Keils für 15.2mm (0.6") PC Strang.

Flacher Ankersystemparameter

Eigenschaften des flachen Ankers

1. Einschließlich Ankerkopf, Ankerkeil und Ankerplatte
2. nimmt das duktile Eisenmaterial an und kombiniert den traditionellen Ankerkopf und die Ankerplatte in eine, die groß den schwierigen Bearbeitungsprozeß in der vorhergehenden Ankerwerkzeugverarbeitung vereinfacht
3. Das Gebrauchsmuster wird in dem gekennzeichnet, das der Spannungsendenanker mit dem Ankerring durch duktiles Eisen integriert wird, ist die Struktur kompakt und die Verankerung ist zuverlässig.
4. Das in voller Länge der vorspannenden Sehne kann vollständig geschlossen werden.
5. flache Form, reifer geraden oder Formankerkopf verfügbare 3, 4, 5 Löcher des Bogens des Leistungsfähigkeits-Entwurfs, verfügbar; Gut entgraten und abschrägend;

6. Galvanisierte oder chemische Dioxid-Oberflächen-Behandlung (schwarz).

Vorteile des flachen Ankers

Einfache Struktur, bequeme Installation, gute Dichtungsleistung, verwendet für unbonded vorgespannte errichtende Arbeiten

Anwendung des flachen Ankers

1. Verwendet im Anspruch oder in der Nachspannung für konkreten Bau als Baumaterialien.
2. verwendet in den oberen Platten von Brücken.
3. benutzte PC-Platten, konkrete HochdruckWasserleitungen, Marinestrukturen, Türme und Rollbahnen.
4. Wohngebäude, Stadien, Kohlengruben und etc.
