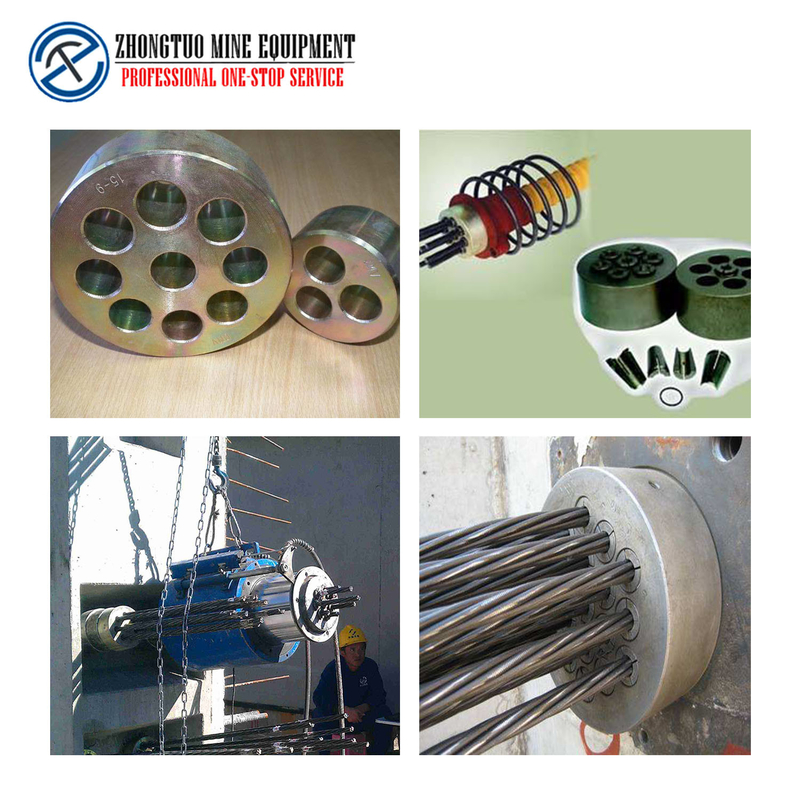

Beschreibung des Anchorages
Anchorage ist ein dauerhaftes Verankerungsgerät, das in vorgespanntem Beton benutzt wird und ist ein wichtiger Teil des Aufwendens der Schrumpfungskraft, die durch die vorgespannten Sehnen am Bau erzeugt wird. In nach-gespannten Strukturen oder in Komponenten zwecks die Spannung der vorgespannten Sehnen beizubehalten und sie dem Innere des Betons überzumitteln, kann das Verankerungswerkzeug die Tragfähigkeit der Brücke verbessern, die Spanne der Brücke zu erhöhen und verringert das Gewicht der Brücke.

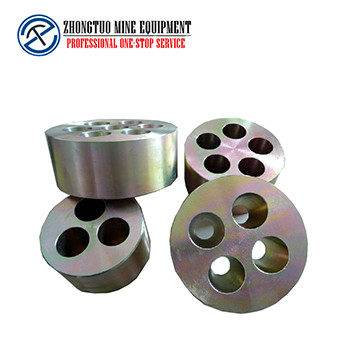

Technischer Parameter der Strang-Posten-Spannung ringsum flachen Anker

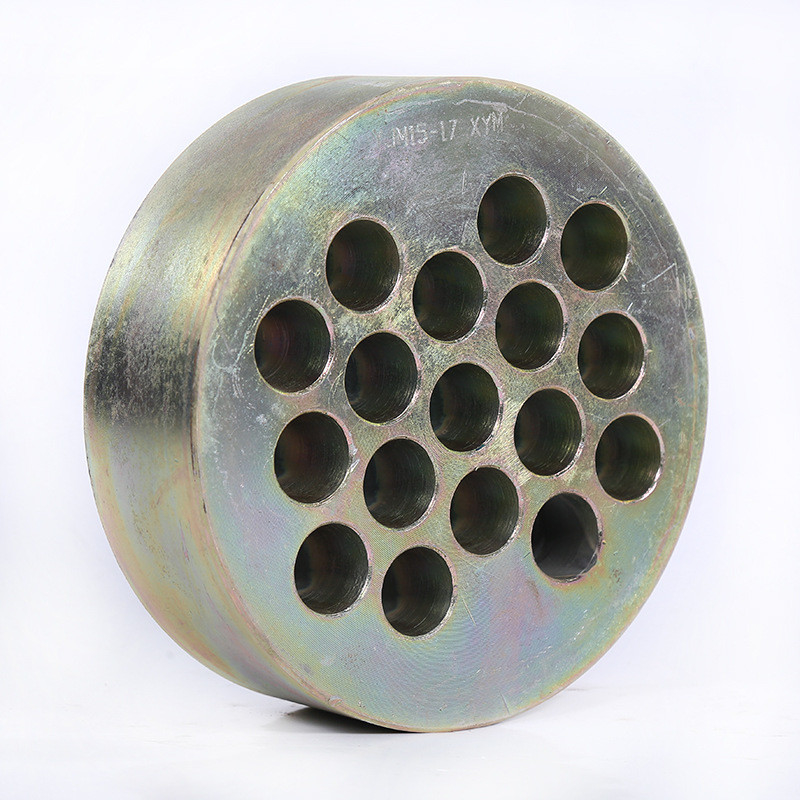

Technische Daten des Anchorages YJM13 | ||||||||||
Spezifikation | Anker-Kopf | Grundplatte | Rohr | Gewundene Verstärkung | Stessing Jack | |||||
ΦA | B | Quadrat | Runde | ΦE (IDENTIFIKATION) | ΦF | H | ΦG | N | ||
C*D | ΦC*D | |||||||||
YJM13-1 | 38 | 40 | 80×10 | - | 35 | 80 | 30 | 6 | 3 | QYC270 |
YJM13-2 | 76 | 42 | 115×80 | 120×80 | 45 | 120 | 40 | 8 | 3 | YDC1100 |
YJM13-3 | 83 | 42 | 120×80 | 130×80 | 50 | 120 | 40 | 10 | 3 | YDC1100 |
YJM13-4 | 87 | 42 | 130×87 | 135×85 | 50 | 135 | 50 | 10 | 3 | YDC1100 |
YJM13-5 | 97 | 42 | 140×92 | 140×100 | 55 | 140 | 50 | 10 | 4 | YDC1100 |
YJM13-6 | 107 | 45 | 150×97 | 150×125 | 60 | 160 | 50 | 12 | 4 | YDC1100 |
YJM13-7 | 107 | 45 | 150×97 | 150×125 | 60 | 160 | 50 | 12 | 4 | YDC1100 |
YJM13-8 | 117 | 45 | 165×115 | 165×135 | 60 | 170 | 50 | 12 | 4 | YDC1500 |
YJM13-9 | 127 | 48 | 175×125 | 175×140 | 70 | 180 | 50 | 12 | 4 | YDC1500 |
YJM13-10 | 136 | 48 | 180×130 | 180×150 | 80 | 200 | 50 | 14 | 4 | YDC2500 |
YJM13-11 | 138 | 50 | 180×130 | 180×150 | 80 | 200 | 50 | 14 | 4 | YDC2500 |
YJM13-12 | 143 | 50 | 190×140 | 190×150 | 80 | 210 | 50 | 14 | 5 | YDC2500 |
YJM13-13 | 147 | 53 | 190×140 | 190×150 | 80 | 210 | 50 | 14 | 5 | YDC2500 |
YJM13-14 | 153 | 53 | 195×150 | 200×160 | 80 | 220 | 50 | 14 | 5 | YDC2500 |
YJM13-15 | 157 | 55 | 195×150 | 200×160 | 90 | 220 | 50 | 14 | 5 | YDC2500 |
YJM13-16 | 167 | 55 | 210×160 | 210×185 | 90 | 240 | 60 | 16 | 6 | YDC2500 |
YJM13-17 | 172 | 58 | 220×175 | 235×185 | 90 | 240 | 60 | 16 | 6 | YDC3500 |
YJM13-18 | 176 | 58 | 235×175 | 235×185 | 90 | 260 | 60 | 16 | 6 | YDC3500 |
YJM13-19 | 176 | 58 | 235×175 | 235×185 | 90 | 260 | 60 | 16 | 6 | YDC3500 |
YJM13-20 | 196 | 60 | 270×185 | 260×200 | 90 | 270 | 60 | 16 | 6 | YDC3500 |
YJM13-21 | 196 | 63 | 270×185 | 260×200 | 90 | 270 | 60 | 16 | 6 | YDC3500 |
YJM13-22 | 196 | 65 | 270×185 | 260×200 | 90 | 270 | 60 | 18 | 6 | YDC3500 |
YJM13-23 | 206 | 65 | 295×245 | 275×260 | 100 | 280 | 60 | 18 | 6 | YDC4000 |
YJM13-24 | 206 | 68 | 295×245 | 275×260 | 100 | 280 | 60 | 18 | 6 | YDC4000 |
YJM13-25 | 216 | 68 | 300×260 | 275×290 | 100 | 290 | 60 | 18 | 6 | YDC4000 |
Technische Daten des Anchorages YJM15 | ||||||||||
Spezifikation | Anker-Kopf | Grundplatte | Rohr | Gewundene Verstärkung | Betonung von Jack | |||||
ΦA | B | Quadrat | Runde | ΦE (Identifikation) |
ΦF | H | ΦG | N | ||
C×D | ΦC×D | |||||||||
YJM15-1 | 43 | 46 | 80×12 | 80×20 | 35 | 80 | 30 | 8 | 4 | QYC270 |
YJM15-2 | 83 | 48 | 130×85 | 135×80 | 50 | 120 | 40 | 10 | 4 | YDC6500 |
YJM15-3 | 87 | 48 | 130×87 | 135×85 | 50 | 120 | 40 | 10 | 4 | YDC650 |
YJM15-4 | 97 | 48 | 140×92 | 140×100 | 50 | 140 | 50 | 10 | 4 | YDC1100 |
YJM15-5 | 107 | 48 | 150×97 | 150×120 | 55 | 150 | 50 | 10 | 4 | YDC1100 |
YJM15-6 | 122 | 50 | 165×115 | 165×135 | 70 | 170 | 50 | 12 | 4 | YDC1500 |
YJM15-7 | 122 | 50 | 175×125 | 175×135 | 70 | 170 | 50 | 12 | 4 | YDC1500 |
YJM15-8 | 137 | 53 | 180×130 | 180×150 | 80 | 190 | 50 | 12 | 4 | YDC2500 |
YJM15-9 | 147 | 53 | 190×140 | 190×150 | 80 | 200 | 50 | 12 | 4 | YDC2500 |
YJM15-10 | 157 | 53 | 195×150 | 210×160 | 90 | 210 | 60 | 14 | 4 | YDC2500 |
YJM15-11 | 157 | 55 | 210×160 | 210×160 | 90 | 210 | 60 | 14 | 4 | YDC2500 |
YJM15-12 | 167 | 55 | 210×160 | 210×185 | 90 | 230 | 60 | 14 | 4 | YDC2500 |
YJM15-13 | 177 | 55 | 220×175 | 210×185 | 90 | 230 | 60 | 14 | 4 | YDC3500 |
YJM15-14 | 177 | 58 | 225×175 | 235×185 | 90 | 240 | 60 | 14 | 4 | YDC3500 |
YJM15-15 | 187 | 60 | 235×175 | 235×185 | 90 | 260 | 60 | 16 | 5 | YDC3500 |
YJM15-16 | 187 | 60 | 240×175 | 235×185 | 90 | 260 | 60 | 16 | 5 | YDC3500 |
YJM15-17 | 197 | 63 | 250×185 | 265×200 | 100 | 280 | 60 | 16 | 5 | YDC4000 |
YJM15-18 | 197 | 63 | 270×185 | 265×200 | 100 | 280 | 60 | 16 | 5 | YDC4000 |
YJM15-19 | 197 | 63 | 270×185 | 265×200 | 100 | 280 | 60 | 16 | 5 | YDC4000 |
YJM15-20 | 217 | 68 | 295×245 | 285×260 | 120 | 290 | 60 | 16 | 5 | YDC5000 |
YJM15-21 | 217 | 70 | 295×245 | 285×260 | 120 | 290 | 60 | 16 | 5 | YDC5000 |
YJM15-22 | 217 | 70 | 295×245 | 285×260 | 120 | 290 | 60 | 18 | 5 | YDC5000 |
YJM15-23 | 237 | 73 | 310×260 | 320×260 | 120 | 320 | 60 | 18 | 5 | YDC5000 |
YJM15-24 | 237 | 75 | 310×260 | 320×260 | 120 | 320 | 60 | 18 | 5 | YDC5000 |
YJM15-25 | 237 | 78 | 310×300 | 320×300 | 120 | 330 | 70 | 18 | 5 | YDC6500 |
Hauptklassifikation des Brücken-Anchorages

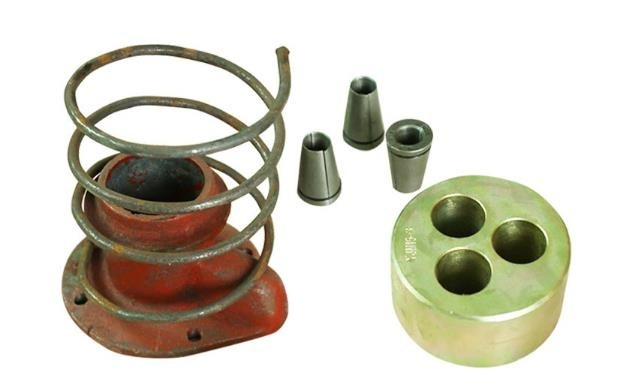

1: Spannungsendenanker: Ein Anker installiert am Ende des Stranges, der gespannt werden kann, alias ein vorgespannter Anker (runder Anker, flacher Anker).

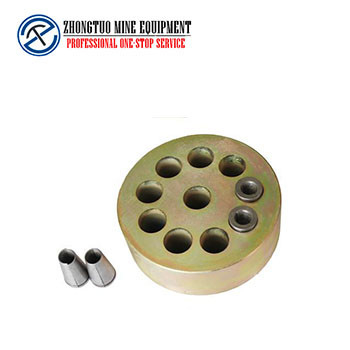

(1) runder Anker: hat gutes, Leistung verankernd und Leistung selbst-verankernd
Der runde Anker hat einen guten Markt und ist Wegwerf, und die allgemeine Spannung nimmt eine hohle Steckfassung an;
(2) flache Anker: Flache Anker werden hauptsächlich für das seitliche Vorspannen von Brückenplattformen benutzt.
Hohle Platten und NiedrighöhenKastenträger machen die Druckverteilung einheitlicher und angemessen, die weiter die Struktur weiter entwickelt.
2: Örtlich festgelegt-Endanker: Installiert am anderen Ende des angeschwemmten Drahtes, begrub normalerweise im Beton und erfordert keinen Zugendanker (p-Anker). P-artige Anker werden auch Pressungsanker genannt.
Einsatzbereiche der Strang-Posten-Spannung ringsum flachen Anker
Straßenbrücken, Eisenbahnbrücken, städtischer Austausch, städtische Lichtschienen, hohe Gebäude, Wasserwirtschafts- und Wasserkraftverdammungen, Hafenterminals, die Gebirgessteigungsschutzverankerung, die Grundlagenverstärkung, Tunnelbergwerkdach-Ankerdach, vorgespanntes Gitter, U-Bahn, große Gebäude, Hallen, Lagerwerkstatt, Turmgebäude, das schwere Anheben, zeitweiligen Antrieb des Filmes, Brücke und Tunnelhochwinden, große Behälter und Schiffe, Lagerschwellen, Ersatz von Brückenunterstützungen schiebend, Brücken- und Gebäudeverstärkung, Stahlverstärkungarbeits-, antimagnetische und rostfestearbeiten (Faseranker)), Kohlenstofffaserverstärkung, vor-spannten Strahlnfeldbau, externe vorspannende Technik, Aufenthaltskabel, Suspendierungskabel, etc.
Allgemeine Anchorage-Bau-und Installations-Methode
Die allgemeine Anchoragebau- und -installationsmethode sind, eine geringe Anzahl Sprengstoffe an der Unterseite des Lochs, es in eine kugelförmige Form zu setzen nach einigem Anchoragebau und Installationen zu erweitern und setzten schließlich die Sprengstoffe in den Anchoragebau und -installation. Verglichen mit der Lochanchoragebau- und -installationsmethode, hat diese Methode die Vorteile des guten Anchoragebau- und -installationseffektes, der hohen Arbeits-Leistungsfähigkeit, des schnellen Fortschritts und des niedrigen Verbrauchs der Sprengstoffe. Diese Methode ist im Bau und in der Installation von kurzen Stapelankern für Flachgründungen häufig benutzt.
Warme Spitzen über Anchorage
1. Die Anker sollten richtig gehalten werden, und es sollte anderes gebräuchliches Diverses geben keinen Rost, Wasser, und.
2. wenden Sie Schmiermittel auf der Außenseite des Werkzeugclips und der Innenseite des Verjüngungslochs der Ankerplatte vor Gebrauch, an und entfernen Sie häufig den Rückstand auf der Oberfläche des Clips.
3. sollten Sicherheitsmaßnahmen während des Spannens genommen werden, und niemand kann nach der Spannsteckfassung stehen.
4. Das Ankersystem sollte zusammen benutzt werden und kann nicht mit anderen Systemen gemischt werden.
