CE ISO Multiple Holes Anchor Accessories Coupler Round Anchorage Device

Mehrfache Löcher CER-ISO verankern Zusatz-Koppler-rundes Anchorage-Gerät

  • Hervorheben

    ISO-Mehrfachverbindungsstelle durchlöchert Anker-Zusätze

    ,

    CER Mehrfachverbindungsstelle durchlöchert Anker-Zusätze

    ,

    Koppler-rundes Anchorage-Gerät

  • Automatisierung
    Halbautomatisch
  • PC-Strang
    1-15holes
  • Transportverpackung
    Holzkiste
  • Keil-Form
    2 Chip oder 3 Chips
  • Zertifizierung
    CE; ISO
  • Kundendienst
    Spurhaltung von Anleitung u. von Service
  • Garantie
    Ein Jahr
  • Material
    Duktiles Eisen
  • Herkunftsort
    CHINA
  • Markenname
    ZHONGTUO
  • Zertifizierung
    CE; ISO
  • Min Bestellmenge
    1
  • Verpackung Informationen
    Holzetui
  • Lieferzeit
    7-15Days
  • Zahlungsbedingungen
    L/C, D/A, D/P, T/T, Western Union, MoneyGram

Mehrfache Löcher CER-ISO verankern Zusatz-Koppler-rundes Anchorage-Gerät

Anchorage-Gerät-Anchorage-Koppler-runde Anchorage Mutiple-Löcher



Beschreibung der Strang-Posten-Spannung ringsum flachen Anker

Anchorage ist ein dauerhaftes Verankerungsgerät, das in vorgespanntem Beton benutzt wird und ist ein wesentlicher Bestandteil des Aufwendens der Schrumpfungskraft, die durch die vorgespannten Sehnen am Bau erzeugt wird. In nach-gespannten Strukturen oder in Komponenten zwecks die Spannung der vorgespannten Sehnen beizubehalten und sie dem Innere des Betons überzumitteln, kann das Verankerungswerkzeug die Tragfähigkeit der Brücke verbessern, die Spanne der Brücke zu erhöhen und verringert das Gewicht der Brücke.



Spezifikation der Strang-Posten-Spannung ringsum flachen Anker

Technische Daten des Anchorages YJM13
Spezifikation Anker-Kopf Grundplatte Rohr Gewundene Verstärkung Betonung von Jack
ΦA B Quadrat Runde ΦE (IDENTIFIKATION) ΦF H ΦG N
C*D ΦC*D
YJM13-1 38 40 80×10 - 35 80 30 6 3 QYC270
YJM13-2 76 42 115×80 120×80 45 120 40 8 3 YDC1100
YJM13-3 83 42 120×80 130×80 50 120 40 10 3 YDC1100
YJM13-4 87 42 130×87 135×85 50 135 50 10 3 YDC1100
YJM13-5 97 42 140×92 140×100 55 140 50 10 4 YDC1100
YJM13-6 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-7 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-8 117 45 165×115 165×135 60 170 50 12 4 YDC1500
YJM13-9 127 48 175×125 175×140 70 180 50 12 4 YDC1500
YJM13-10 136 48 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-11 138 50 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-12 143 50 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-13 147 53 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-14 153 53 195×150 200×160 80 220 50 14 5 YDC2500
YJM13-15 157 55 195×150 200×160 90 220 50 14 5 YDC2500
YJM13-16 167 55 210×160 210×185 90 240 60 16 6 YDC2500
YJM13-17 172 58 220×175 235×185 90 240 60 16 6 YDC3500
YJM13-18 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-19 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-20 196 60 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-21 196 63 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-22 196 65 270×185 260×200 90 270 60 18 6 YDC3500
YJM13-23 206 65 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-24 206 68 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-25 216 68 300×260 275×290 100 290 60 18 6 YDC4000
Technische Daten des Anchorages YJM15
Spezifikation Anker-Kopf Grundplatte Rohr Gewundene Verstärkung Betonung von Jack
ΦA B Quadrat Runde ΦE
(Identifikation)
ΦF H ΦG N
C×D ΦC×D
YJM15-1 43 46 80×12 80×20 35 80 30 8 4 QYC270
YJM15-2 83 48 130×85 135×80 50 120 40 10 4 YDC6500
YJM15-3 87 48 130×87 135×85 50 120 40 10 4 YDC650
YJM15-4 97 48 140×92 140×100 50 140 50 10 4 YDC1100
YJM15-5 107 48 150×97 150×120 55 150 50 10 4 YDC1100
YJM15-6 122 50 165×115 165×135 70 170 50 12 4 YDC1500
YJM15-7 122 50 175×125 175×135 70 170 50 12 4 YDC1500
YJM15-8 137 53 180×130 180×150 80 190 50 12 4 YDC2500
YJM15-9 147 53 190×140 190×150 80 200 50 12 4 YDC2500
YJM15-10 157 53 195×150 210×160 90 210 60 14 4 YDC2500
YJM15-11 157 55 210×160 210×160 90 210 60 14 4 YDC2500
YJM15-12 167 55 210×160 210×185 90 230 60 14 4 YDC2500
YJM15-13 177 55 220×175 210×185 90 230 60 14 4 YDC3500
YJM15-14 177 58 225×175 235×185 90 240 60 14 4 YDC3500
YJM15-15 187 60 235×175 235×185 90 260 60 16 5 YDC3500
YJM15-16 187 60 240×175 235×185 90 260 60 16 5 YDC3500
YJM15-17 197 63 250×185 265×200 100 280 60 16 5 YDC4000
YJM15-18 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-19 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-20 217 68 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-21 217 70 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-22 217 70 295×245 285×260 120 290 60 18 5 YDC5000
YJM15-23 237 73 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-24 237 75 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-25 237 78 310×300 320×300 120 330 70 18 5 YDC6500



Hauptklassifikation des Brücken-Anchorages

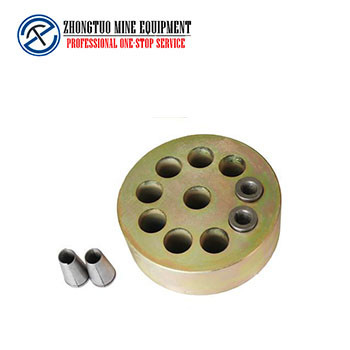

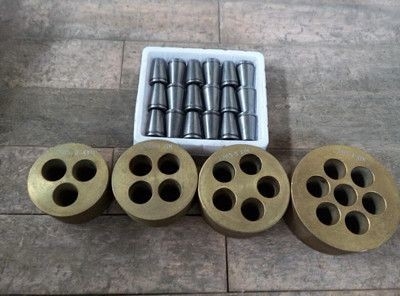

Mehrfache Löcher CER-ISO verankern Zusatz-Koppler-rundes Anchorage-Gerät 0



Bau und Installation von komplexen Ankern
1. Der Bau und die Installation von komplexen Anchorage werden auch „Richtungsanchoragebau und -installation“ genannt. Durch bestimmte technische Maße werden die Explosionsenergie und die Explosionsskala ausschließlich, damit der Ton, Erschütterung, Schadenbereich des Anchoragebaus und Installation gesteuert, und die Absackenstrecke der defekten Gegenstände, werden innerhalb der spezifizierten Grenzen gesteuert. In den Städten und in den Fabriken werden komplexe alte Brückenbaue oder Strukturen häufig, wie Gebäude, Werkstätten, Kamine, Wassertürme und verschiedene Grundlagen angefordert, die häufig mit komplexen Ankern konstruiert und installiert sind.
2. Es gibt viele im Bau betrachtet zu werden Faktoren, und Installation von komplexen Anchorage, einschließlich die Geometrie und das Material des Anchoragebau- und -installationskörpers, die Sprengstoffe verwendete, die Menge der Gebühr, der einfache Bauplan und -Abrechnungsart, die Bedeckung und die Schutzmaßnahmen und die umgebende Umwelt, das etc. Unter ihnen ist das wichtigste die Anzahl von Sprengstoffen und Gebühren.



Einsatzbereiche des vorgespannten Spannungs-Runden-Anchorages
Straßenbrücken, Eisenbahnbrücken, städtischer Austausch, städtische Lichtschienen, hohe Gebäude, Wasserwirtschafts- und Wasserkraftverdammungen, Hafenterminals, die Gebirgessteigungsschutzverankerung, die Grundlagenverstärkung, Tunnelbergwerkdach-Ankerdach, vorgespanntes Gitter, U-Bahn, große Gebäude, Hallen, Lagerwerkstatt, Turmgebäude, das schwere Anheben, zeitweiligen Antrieb des Filmes, Brücke und Tunnelhochwinden, große Behälter und Schiffe, Lagerschwellen, Ersatz von Brückenunterstützungen schiebend, Brücken- und Gebäudeverstärkung, Stahlverstärkungarbeits-, antimagnetische und rostfestearbeiten (Faseranker)), Kohlenstofffaserverstärkung, vor-spannten Strahlnfeldbau, externe vorspannende Technik, Aufenthaltskabel, Suspendierungskabel, etc.

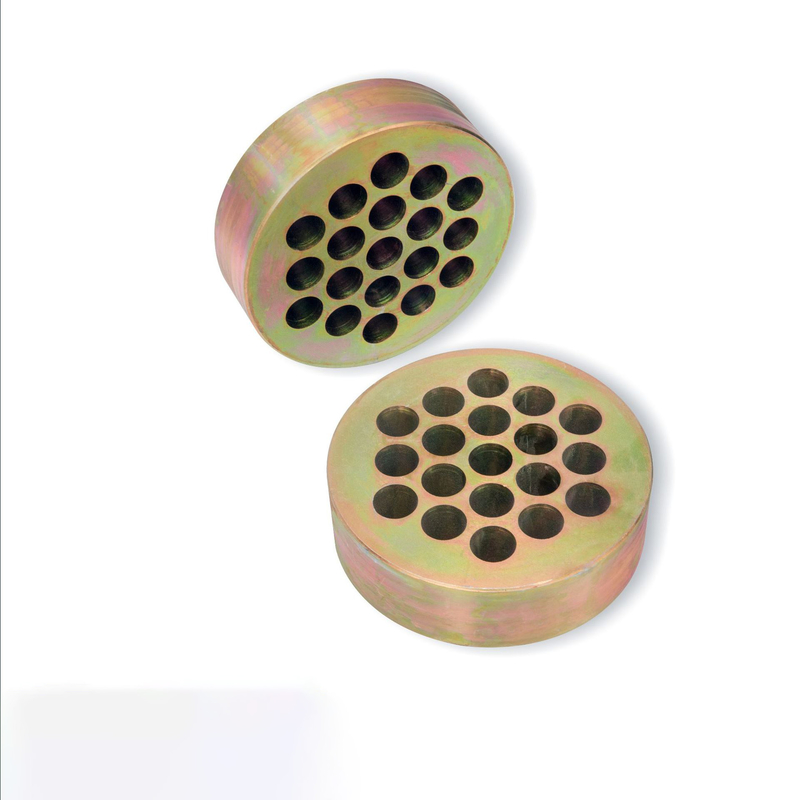

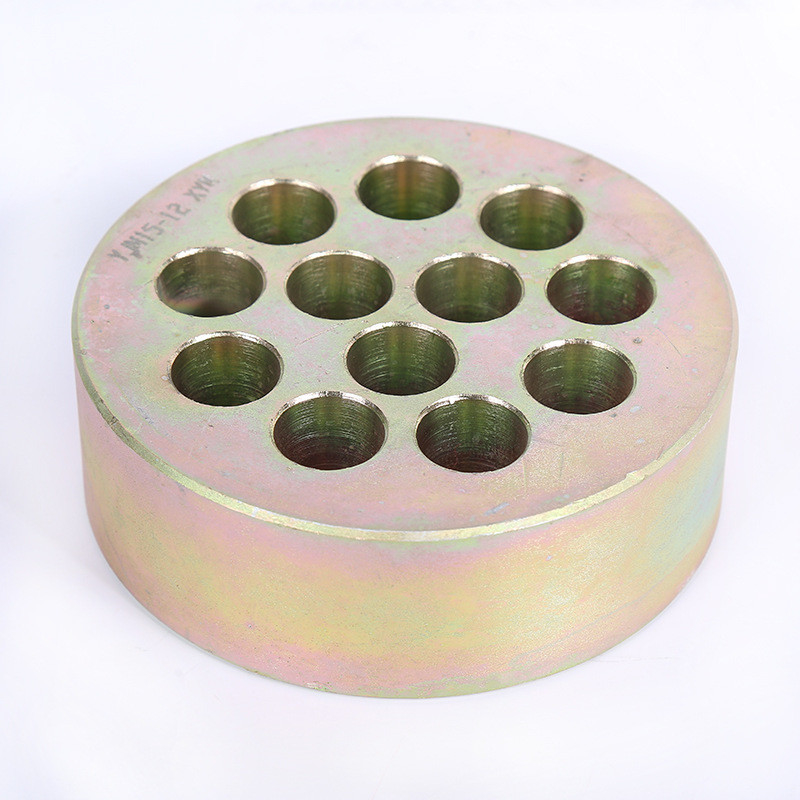

Mehrfache Löcher CER-ISO verankern Zusatz-Koppler-rundes Anchorage-Gerät 1



Mitteilungen des vorgespannten Spannungs-Runden-Anchorages

(1) für den Ausschnitt von vorgespannten Rippen, sollte eine Schleifscheibesäge benutzt werden, und Lichtbogenschnitt sollte nicht verwendet werden;
(2) wenn die Stahlstränge zusammengerollt werden, sollten sie heraus eins nach dem anderen gerade gerichtet werden, zusammengerollt worden in Bündel, und dürfen nicht zerrüttet sein. Das verdrängte Anchorage oder das prägeartige Anchorage am örtlich festgelegten Ende des Stahlstranges werden mit der Grundplatte- und Spiralenverstärkung im Voraus zusammengebaut;
(3) werden die Ausrüstung und die Instrumente, die für das Vorspannen benutzt werden, regelmäßig instand gehalten und kalibriert;
(4) bevor die vorgespannten Sehnen gespannt werden, werden die Betonfestigkeit und der Druckversuchbericht zur Verfügung gestellt. Wenn die Druckfestigkeit des Betons die Entwurfsbedingungen erfüllt und nicht niedriger als 75% des Entwurfsstärkegrades ist, kann das Vorspannen angewendet werden;
(5) vor den vorspannenden Sehnen werden gespannt, sollte die Oberfläche der Grundplatte gesäubert werden und die Qualität des Betons hinter der Grundplatte sollte überprüft werden. Wenn es einen Hohlraum im Beton gibt, sollte er mit Epoxidmörser repariert werden, bevor man spannt;
(6) wenn der Anker installiert ist, sollte die Ankerplatte gerade sein, sollte das Clip festgezogen werden, und die Position des Clips sollte einheitlich sein: aber das Clip sollte nicht zu stark geschlagen werden, wenn man das Clip, damit, das Clip nicht zu beschädigen festzieht.
