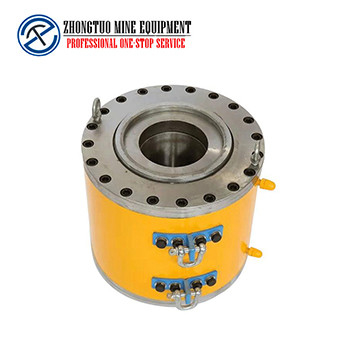

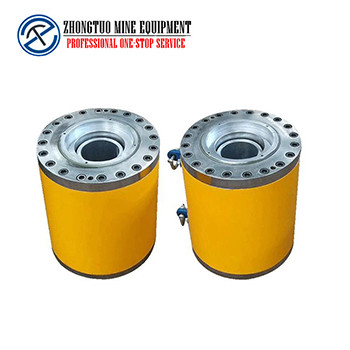

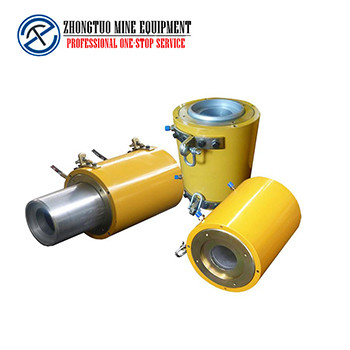

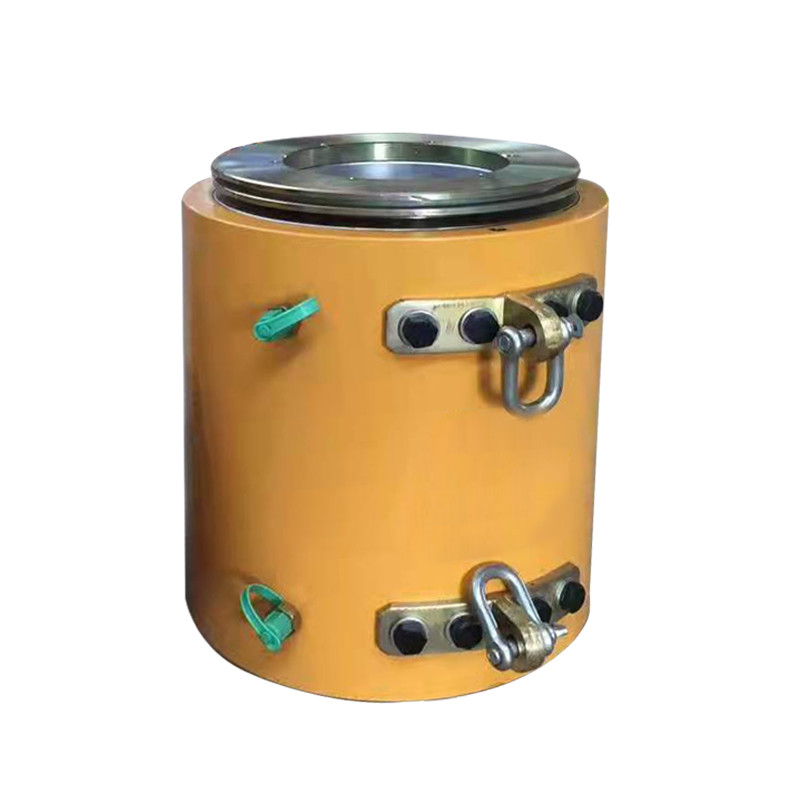

YDC schreibt die Betonung des hydraulischen hohlen Kernes Jack Multi Strand Post Tensioning Jack

Eigenschaften der hydraulischen Kern-Höhle Jack

1. YDC schreibt die Betonung der Steckfassung ist eine universelle vorgespannte Durchherzsteckfassung, die für Spannoperationen von verschiedenen Stahlstranganchorage benutzt wird. Weitverbreitet, wenn große Gebäude, Strukturen, vorgespannte Betonbrücken, der Felsen, der verankern, das Wasserbauwerk nach-gespannt werden, die verankernde Grundlage und andere Großprojekte.
2. Die Hauptteile der Steckfassung werden vom hochfesten Stahl gemacht, der die Eigenschaften der Kompaktbauweise, des Leichtgewichtlers, des Bändchens, der kurzen axialen Länge und der kurzen reservierten Spannungslänge des Stahlstranges hat, die Stahlstrangmaterial sparen kann. Und das Hochziehen ist flexibel, dauerhaft, einfach zu benützen, und einfach instandzuhalten.
3. ist YDC-Art Steckfassung eine Art Zufuhr-durch Steckfassung, die eine vielseitige vorgespannte Spannausrüstung ist. Zu benützen ist einfach, hauptsächlich verwendet für das spannende Einzelloch und kann für die lange und kurze Vorbelastung auch verwendet werden. Spannen und Fehlersuche und passend für hochfeste Stahladerbündel und Stränge von verschiedenen Spezifikationen.

Diagramm der hydraulischen Kern-Höhle Jack

1, Nuss 2 in Position bringend, Stecker 3, Ring 4, Zylinder 5, Kolben 6, Herzärmel 7, Ring 8, Öldüse 9, versiegelnde Platte 10, Kompressionsring

Installation der Nach-Spannung Jack und des Anchorages

1. Der Stahlstrang wird in die reservierte Galerie der Struktur verlegt, und die herausgestellte Länge des Stahlstranges am Spannende wird angefordert, 200-250mm zu sein, die der Steckfassung länger als die Nutzlänge sind. Der Stahlstrang muss mit einem dünnen Tellerschleifer ohne lose Bandenden oder „raue Enden“ geschnitten werden, um schwierige Perforierung zu vermeiden.

2. Umfassen Sie das Ende des Stahladerbündels der Arbeitsankerplatte, drücken Sie es zur Grundplatte des Ankers, und richten Sie es mit dem Zapfen aus.

3. Installation von Arbeitsankerclipn: vor der Installierung von Clipn, benutzen Sie Stahlringe, um jedes Paar Clip zusammen, dann festzuklemmen sie in das Verjüngungsloch der Ankerplatte entlang dem Stahlstrang zu drücken, und sie dann zu drücken, bis sie nicht umziehen.

4. Installation der Grenzplatte: die Grenzplatte ist entsprechend der Arbeitsankerplatte entworfen und zusammenpaßte mit dem Loch der Ankerplatte.

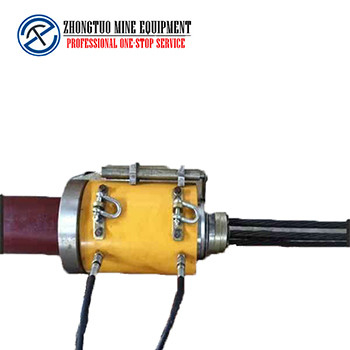

5. Installation der Steckfassung: zuerst binden Sie das Ende des Stahlstrangbündels mit einem Drahtstift, dann heben Sie die Steckfassung und sie auf den Stahlstrang zu setzen, an und setzen Sie die Stützeröffnung der vorderen Abdeckung der Steckfassung auf die Außenseite der Grenzplatte. Diesmal kann die Steckfassung koaxial ausgerichtet sein.

6. Installieren Sie den Werkzeuganker auf die Stützlippe am Ende des Kolbens.

Die Steckfassung wird im Verbindung mit der Unterstützungsölpumpe benutzt. Der Spannölkreislauf der Ölpumpe wird an die Steckfassungsspannhohlraumdüse angeschlossen, und das kalibrierte Manometer wird auch an den Ölkreislauf angeschlossen. Der Rückholölkreislauf der Ölpumpe wird an die Rückholöldüse der trockenen heimtückischen Spitze angeschlossen, und das Sicherheitsventil des Ölkreislaufs wird auf 10MPa justiert, um Sicherheit sicherzustellen.
