hydraulische Ölplattform der Raupen-380V
,Hydraulische Ölplattform der Raupen-5.8KG
,FelsenÖlplattformmaschine
-
Energie-ArtDiesel
-
Spannung380V
-
Gewicht5,8 KILOGRAMM
-
Bohrdurchmesser90mm, 105mm
-
Saattiefe30m
-
Bohrstangekaliber89/76mm*3m/pc
-
Bohrdurchmesser90-150mm
-
Funktionsdruck0.7-1.7Mpa
-
Luftverbrauch9-14m3/min
-
Maß (l*w*h)6500mm*2210mm*2700mm
-
HerkunftsortCHINA
-
MarkennameZT
-
ZertifizierungCE ISO
-
ModellnummerZTC153
-
Min Bestellmenge1pc
-
PreisUSD15000-22000/PC
-
Verpackung InformationenHolzetui
-
Lieferzeit7-15 Arbeitstage
380V Hydraulik-Crawler-Bohrgerät für den Bau von Straßenbrücken
Hydraulische Crawler-Bohrmaschine für Fundament-Ingenieurwesen Baubau Straßenbrücke

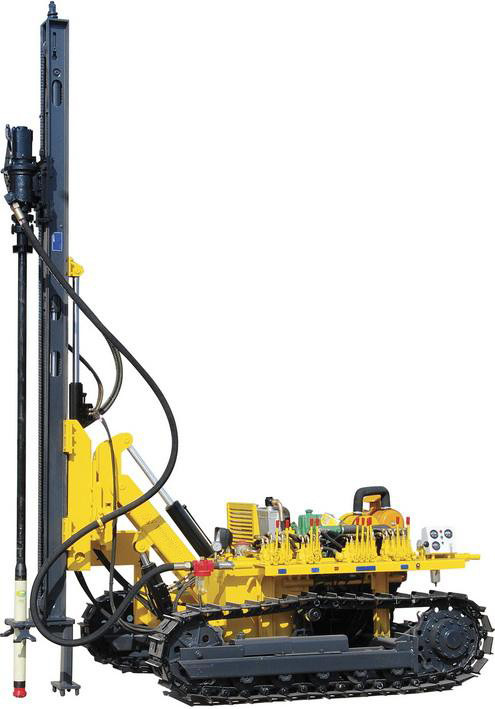

Beschreibung der ZTC153-Rollbohranlage
1, neues Antriebssystem
Wasserzylinder-Kettenantrieb, kompakte Struktur, große Hebkraft und Stabilität.
2, zentralisiertes Kontrollsystem
Es verfügt über ein fortschrittliches hydraulisches System und ein Luftwegsystem, alle Bewegungen sind zentral gesteuert, einfach und bequem.
Durchführen eines hydraulischen Ventils, um verschiedene Bewegungen des Bohrarm, garantieren Bohrgerät stabil und hohen Wirkungsgrad für das Bohren von Gestein zu realisieren.
Das speziell konstruierte Einrichtungsschutzventil im hydraulischen System kann eine schrittlose Geschwindigkeitsregelung für die Drehung realisieren, um die Anwendbarkeit für verschiedene Gesteinsschichten und die Arbeitseffizienz zu erhöhen.
3, zuverlässige angepasste Leistung
Für diese Bohrplattform wurden 56 kW Dieselmotor und 45 kW Elektromotor mit YC4D80-T21 bereitgestellt.
Wasserbehälter und Hydraulikölkühler gewährleisten einen sicheren und zuverlässigen Betrieb des Diesel- und Bohrgerätesystems.
Die hydraulische Anlage ist stabiler und zuverlässiger.
4, Schleppkette, um alle Luft- und Ölschläuche vor Beschädigungen zu schützen, die Lebensdauer des Schlauchs zu erhöhen.
5, starker Antriebskopf mit Doppelmotor
Der Schwenkantrieb verwendet einen planetarischen Getriebe-Reduktor und einen Schwingmotor mit ausländischer fortgeschrittener Technik. Er bewegt sich stabil mit niedriger Geschwindigkeit und hohem Drehmoment.
6, Dieselschutzvorrichtung
natürliche Inhalationsanlage kombiniert Wüstenluftfilter, zweiten Luftfilter und Ölfilter, um die Anwendbarkeit bei schwierigen Umgebungen und die Lebensdauer von Diesel zu verbessern
Das Bohrgerät nutzt eine saubere Luftquelle aus dem Luftkompressor und trennt die natürliche Einatmung von Diesel.
Ein einseitiges Gasventil kann den Luftzufluss von Diesel einstellen und stabilisieren.
Lufttrockner kann das Wasser der Luftquelle des Luftkompressors effizient entfernen.
7, zuverlässig vier Räder und ein Gürtel
Ein integrierter Drehband ist bequem zu installieren und bietet eine zuverlässige Leistung.
Bei der Anpassung an die Anlage ist es notwendig, dass die Anlage an der Spannungsanlage und der Spannungsanlage an der Spannungsanlage angepaßt wird.

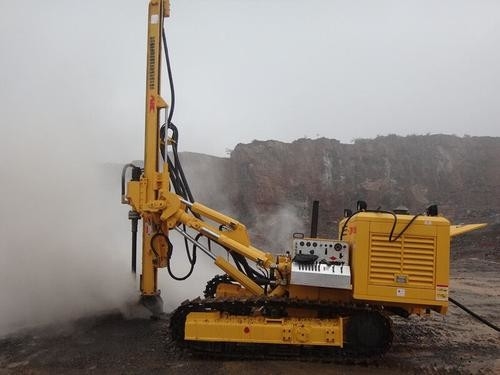

Anwendung der ZTC153 Drehbohranlage:
Technische Parameter der ZTC153-Rollbohranlage:
| Bohrdurchmesser | φ90 bisφ150 mm | Bohrtiefe | 30 m | |
| Hartigkeit des Gesteins | f=6~ 20 | Fahrgeschwindigkeit | 2.5 km/h | |
| Kletterfähigkeit | 30- Nein. | Elektrische Anlage | 24 V | |
| Leistungstyp | Dieselmotoren und Elektromotoren | Dieseltankkapazität | 70(L) | |
| Kapazität des Ölbehälters | 155(L) | Gesamtmaschinengewicht | 5.8t | |
| Transportmaße (Länge)×Breite×Höhe) | 6500×2210×2700 mm | |||
| Antriebssystem | Dieselmotormodell | Die in Absatz 1 Buchstabe a genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 geändert. | ||
| Dieselmotoren mit Leistung/Geschwindigkeit | 56 kW/2200 Rpm | |||
| Modell für Elektromotoren | Y-B35-225M | |||
| Leistung des Elektromotors/Rotationsgeschwindigkeit | 45 kW/1450 Rpm | |||
|
Kraftkopf (Doppelmotor) |
(14 MPa)Ausgangsmoment | 3200N·m | ||
| Ausgangsdrehgeschwindigkeit | 60 Rpm,90 Rpm,120 Dreh/min,200 Rpm | |||
| Propeller | Fütterungsart | Ölflasche zur Kette | ||
| Einmal Antriebslänge | 3000 mm | |||
| Kompensation der Antriebslänge | 900 mm | |||
| Antriebskraft | ~ 15 kN | |||
| Hebekraft | ~ 20 kN | |||
| Geschwindigkeit des Antriebs | 00,8 m/s | |||
| Schnelle Antriebsgeschwindigkeit | 1.5 m/s | |||
| Aufzugsgeschwindigkeit | 00,8 m/s | |||
| Schnelle Hebgeschwindigkeit | 1.5 m/s | |||
| Hydraulisches System | Höchster Druck im Hydrauliksystem | 17.5MPa | ||
| Arbeitsdruck des Bohrgeräts | 17.5MPa | |||
| Maximaler Antriebsdruck | 16 MPa | |||
| Höchsthebedruck | 17.5MPa | |||
| Vorwärtsgeschalteter Druck | 14 MPa | |||
| Höchstdruck für die Umkehrung des Antriebskopfes | 17.5MPa | |||
| Höchstbetriebsdruck des Positionszylinders | 17.5MPa | |||
| Bohrgerätwinkel | Höchstes horizontales Loch | 3.8m | ||
| Unterstes horizontales Loch | 0.30m | |||
| Schwingwinkel des Bohrarms | Links 31°,Rechts 32- Nein. | |||
| Drehwinkel des Bohrarms |
horizontal nach unten 23°, horizontal nach oben 55- Nein. |
|||
| Winkel des Wurfs des Rahmen |
horizontal nach unten 100°, horizontal nach oben 13- Nein. |
|||
| Winkel des Schaukels des Rahmens |
Mitte nach links 90- Nein. Mitte nach rechts 90- Nein. |
|||
Technische Parameter des Luftkompressors, die mit dem ZTC153T-Rollbohrgerät abgestimmt sind:
| Modell | 18 bis 17 |
| Gasverschiebung (m3/min) | 18 |
| Gasverschiebungsdruck ((bar) | 17 |
| Gaseinhalt (L) | 189 |
| Schmierölgehalt ((L) | 105 |
| Hersteller von Dieselmotoren | Die Kommission |
| Modell | 6CTA8.3-C260 |
| Zylinder qty | 6 |
| Nennleistung ((kw) | 194 |
| Nenndrehzahl (rpm) | 1400 |
| Dieselölgehalt (L) | 24 |
| Kühlflüssigkeitsgehalt ((L) | 60 |
| Batterie | 6-QW-165MF*2 |
| Brennstoffbehälter | 380 |
| Abmessungen (mm) | 49808*1980*2320 |
| Gewicht (kg) | 4500 |
| Größe des Lüftungsventils | 1-G2 1-G1 |
| Modell | 18 bis 17 |
| Gasverschiebung (m3/min) | 18 |
| Gasverschiebungsdruck ((bar) | 17 |
| Gaseinhalt (L) | 189 |
| Schmierölgehalt ((L) | 105 |
| Hersteller von Dieselmotoren | Die Kommission |
| Modell | 6CTA8.3-C260 |
| Zylinder qty | 6 |
| Nennleistung ((kw) | 194 |
| Nenndrehzahl (rpm) | 1400 |
| Dieselölgehalt (L) | 24 |
| Kühlflüssigkeitsgehalt ((L) | 60 |
| Batterie | 6-QW-165MF*2 |
| Brennstoffbehälter | 380 |
| Abmessungen (mm) | 49808*1980*2320 |
| Gewicht (kg) | 4500 |
| Größe des Lüftungsventils |
1-G2 1-G1 |
